一、產品名稱

一體化預制泵站

二、適用范圍

城鎮基礎水利設施建設，處理生活污水的污水處理站市政排水、生活污水處理以及降水排澇，將經過處理的降雨、生活污水排入市政的污水管道網。

三、產品概述

1、預制泵站的總體布置要求和站址應根據地質條件、工程設計以及泵站運行等，經技術經濟比較確定。

2、預制泵站布置應符合《給水排水工程構筑物結構設計規范》GB50069的規定，并應符合下列規定：

(1)滿足機電設備布置、安裝、運行和檢修要求；

(2)滿足結構布置要求；

(3)滿足通風，采暖和采光要求，并符合防潮、防火、防噪聲、節能、勞動安全與工業衛生等技術規定；

(4)滿足交通運輸要求：

(5)做到布置美觀，且與周圍環境相協調。

3、預制泵站底板高程應根據水泵安裝高程和進水流道布置或管道安裝要求等因素，并結合預制泵站所處的地形、地質條件綜合確定。

4、安裝在預制泵站內水泵四周的輔助設備、電氣設備及管道、電纜道等，其布置應避免交叉干擾

5、預制泵站運行過程中的噪聲應符合現行國家標準《工業企業噪聲控制設計規范》GB/T50087的規定。

6、預制泵站的耐火等級不應低于二級。預制泵站附近應設消防設施，并應符合現行國家標準《建筑設計防火規范》GB50016和國家現行標準《水利水電工程設計防火規范》SL329的規定。

7、預制泵站的設計應符合《泵站設計規范》GB50265的規定。

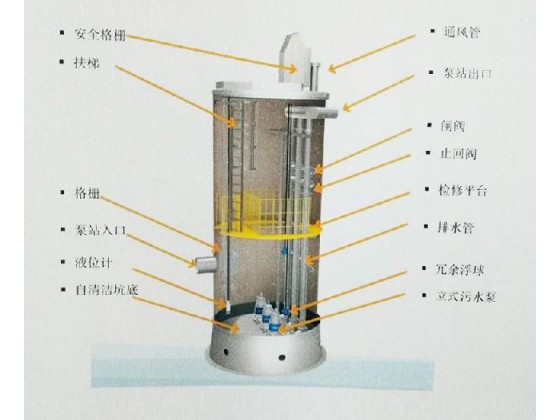

8、預制泵站所配水泵采用自耦式濕式安裝，水泵間和進水井集成在同一個井簡內，宜帶內部維修平臺和地面控制面板。

9、預制泵站設計應考慮混合污水溢流排放的后果，泵站內外的噪音、振動和臭氣，發生故障的后果，視覺影響等對環境的影響。

10、預制泵站結構設計應考慮結構抗浮、承載能力及土壤的化學屬性、建筑結構和人水管、出水管以及其他裝置之間可能的沉降差異。

四、產品特點

(一)控制

采用高端PLC控制，配合觸摸屏人機界面進行參數設置、設備運行狀態查看。

專用通訊模塊 FBox：通過GPRS無線網絡接入因特網，通過串口遠程下載程序。

遠程升級，足不出戶遠程更新設備程序，獲取現場數據分析問題，不必車馬勞頓，千里奔襲。

海量數據、云端俯覽遠程收集運行數據，做出故障報警，維護建議和產品改進反饋。

設置簡單，易用性強只要一種能聯網的方式，就可以使用，不必設置任何路由器或防火墻。

特點：實時對水泵運行狀況實時監控，報警記錄監控，歷史數據統計，并具有遠程短信提醒功能。

(二)性能

靜壓液位計采集液位信號，智能控制開泵數量，節約電能，減少水泵磨損。電力及大數據采集，低能耗。

報警控制：數字化+預警，專家級遠程診斷智能監控：云+供水，實現泵房零距離巡檢

(三)靜音

配置自主研發的低噪音水泵，通過優秀的水力模型設計實現高效低操靜音運行。

(四)-安全

設備所用核心部件是按照國家標準壽命，，控制系統互為備用，設備運行安全可靠。

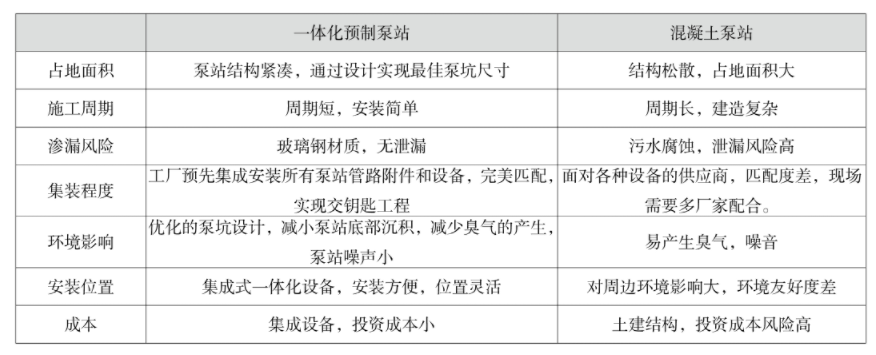

(五)對比優勢

五、節能環保效果

持續高效，節約能耗

1、泵站控制系統，根據水池液位智能控制水泵升啟數量從而節約電能

2、潛水泵運行有自動巡檢功能，互為備用，自動切換，若運行泵出現故障停機時，待運行泵自動投入運行，降低水泵故障率。

3、當纖維材料，垃圾等固體進入傳統進水口時它們往往會纏繞在葉輪葉片的前沿，降低葉輪效率，功耗增加導致對能源的需求增加。當固體在葉輪內繼續集聚時，電機熱保護會跳，引起停泵，從而導致高昂代價的預計外服務要求。

對于小型泵站采用自帶切割刀潛污泵，大型泵站內安裝粉碎性機械格柵，采用固定不銹鋼導軌拆裝，粉碎性格柵的作用是粉碎污水中粒徑較大懸浮物，防止泵的堵塞。

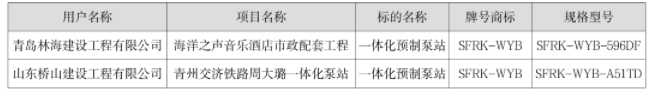

六、應用案例
